Описание информационного обеспечения

  1. Описание файлов БД системы

    2. Для более простой и надежной работы с входными и выходными документами на основе имеющейся информации о существующей системе была разработана следующая структура файлов (таблиц) баз данных с учетом входных и выходных документов.

    Таблица 3.1

    Структура файла базы данных функций предприятия(Index.php)

    Имя поля

    Тип поля записи

    Длина

    Поля

    Смысл

    Id

    AUTOINCREMENT

    4

    Идентификационный номер записи в таблице

    Name

    Text

    224

    Наименовоние функции

    Pr

    Tinyint

    1

    Вид функции

    Price

    Int

    11

    Затраты на функцию руб. в год.





    Таблица 3.2

    Структура файла базы данных попарного сравнения(Matrix.php)

    Имя поля

    Тип поля записи

    Длина

    Поля

    Смысл

    Id

    AUTOINCREMENT

    4

    Идентификационный номер записи в таблице

    N1

    Int

    11

    Первый эксперт

    N2

    Int

    11

    Второй эксперт

    N3

    Int

    11

    Третий эксперт





    Таблица 3.3

    Структура файла базы данных важности функций(Edit.php)

    Имя поля

    Тип поля записи

    Длина

    Поля

    Смысл

    Id

    AUTOINCREMENT

    4

    Идентификационный номер записи в таблице

    rang

    int

    11

    Порядковый номер ранга функции

    Ball

    Double

    16,4

    Суммарный бал важности функции

  2. Взаимосвязь файлов системы

    3. В системе была разработана следующая структура взаимосвязи файлов для более оперативного управления системой.

    Price

    Pr

    Name

    ID

    Index.php

    N3

    N2

    N1

    ID

    Matrix.php

    Ball

    rang

    ID

    Edit.php

  3. Информационная модель системы

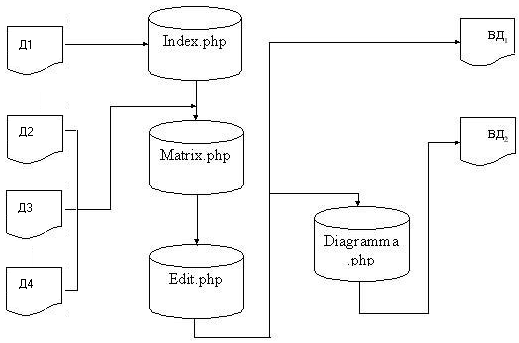

Информационная модель системы позволяет наглядно показать состав информационного обеспечения, а также взаимосвязь между входной, выходной и промежуточной информацией. Для разрабатываемой системы информационная модель представлена на рис. 3.1.

Информационная модель системы

Рис 3.1





Для более полного понимания этой схемы необходимо описать файлы баз данных, входных документов выходных документов.

    1. Д1 – данные о формулировки, классификации и стоимости функций;

    2. Д2 – исходные данные по парного сравнения первого эксперта;

    3. Д3 – исходные данные по парного сравнения второго эксперта;

    4. Д4 – исходные данные по парного сравнения третьего эксперта;

    5. Index.php – файл, содержащий полную информацию по всем функциям;

    6. Matrix.php – файл, содержащий сравнительную информацию всех экспертов;

    7. Edit.php – файл, содержащий результаты обработки данных сравнения;

    8. Diagramma.php – файл, содержащий значимость основных функций и затрат на их осуществление;

    9. ВД1 – данные степени важности каждой функции;

    10. ВД2 – функционально-стоимостная диаграмма;

Все формы входных и выходных документов позже будут представлены в приложении 2.
